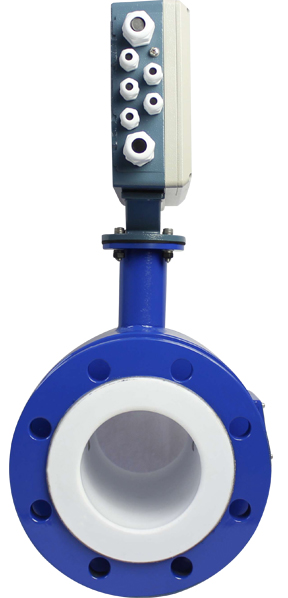

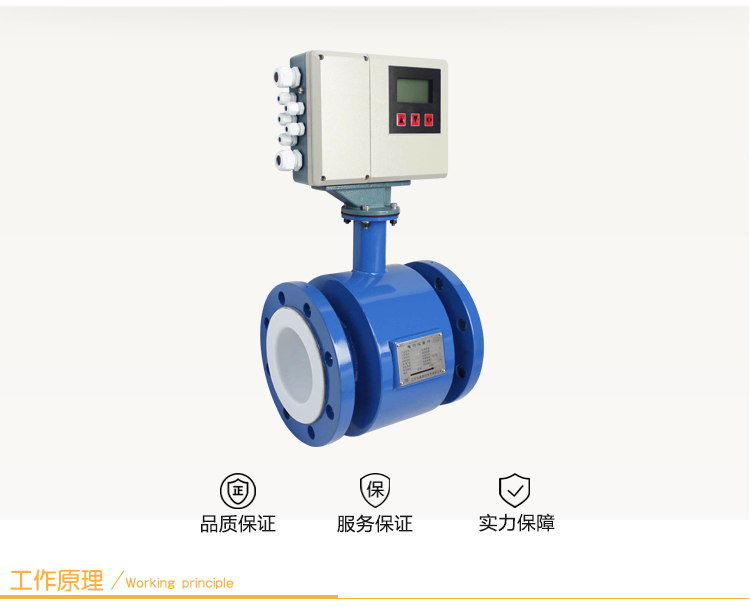

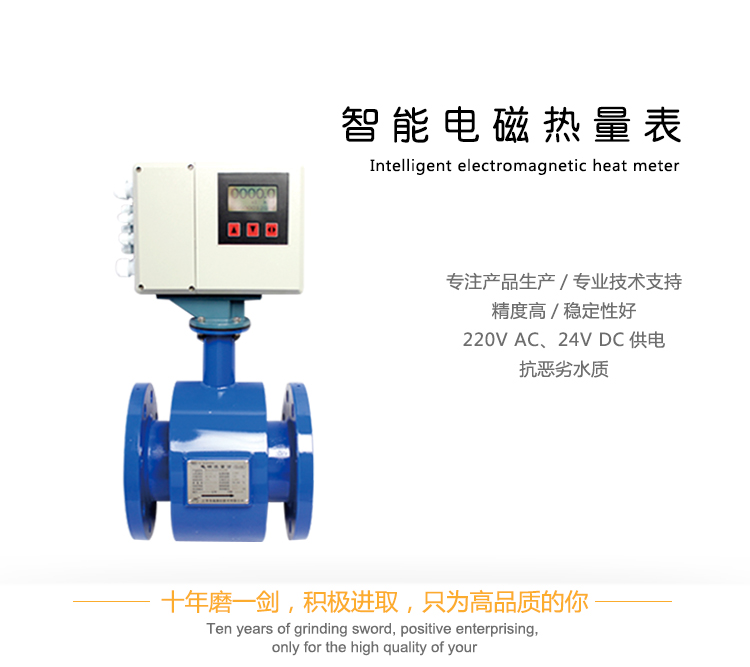

電磁熱量表

發布時間：2023-10-30瀏覽次數：0

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。


1.測量精度高，運用穩定可靠，性能優良。
2.測量精度不受流體粘度、密度、壓力、流體分布等參數變化的影響
3.測量管里無阻力部件、無壓損、不受惡劣水質的影響
4.多種襯里，多種電極的選擇
5.測量流量范圍寬
6.大屏幕液晶背光顯示，在強光和無光情況下均可清晰讀數
7.語言可顯示中文和英文
8.液晶屏顯示瞬時流量、瞬時熱量、累積流量、累積熱量、進水溫度、出水溫度、溫差、流量流速
9.采用溫度變化的熱焓修正法，保證在不同水溫下的******計量
10.具有RS485、Modbus、HART通訊
11.數據自動存儲
12.220V AC、24V DC供電

名稱	HHDR-智能電磁熱量表
公稱通徑	DN10-DN400
結構形式	一體型、分體型
最高流速	15m／s
流體電導率	≥5uS／cm
精度等級	0.5 級、1.0 級 ( 隨口徑區分 )
襯里材料	聚四氟乙烯、聚氯丁橡膠、聚氯脂、聚全氟乙丙烯(F46)
額定壓力	4.0Mpa、1.6Mpa、1.0Mpa
最高流體溫度	一體型	70℃
	分離型	聚四氟乙烯襯里	100℃；150℃(需特殊訂貨)
		氯丁橡膠襯里	80℃；l20℃(需特殊訂貨)
		聚氯酯襯里	80℃
		聚全氟乙丙烯(F46)	100℃；150℃(需特殊訂貨)
信號電極和接地電極材料	316L、哈氏合金B(yǎng)、哈氏合金C
傳感器材質	碳鋼、304不銹鋼
外殼防護	IP65、IP68（需特殊定制）
輸出信號	脈沖、頻率
電纜接口	G1/2 內螺紋
通訊	RS485通訊(Modbus協議）、HART
顯示器顯示	瞬時流量、瞬時熱量、累積流量、累積熱量、流速、進水溫度、出水溫度、溫度差
電源	220V AC 50HZ、24V DC
勵磁方式	雙向恒流方波勵磁

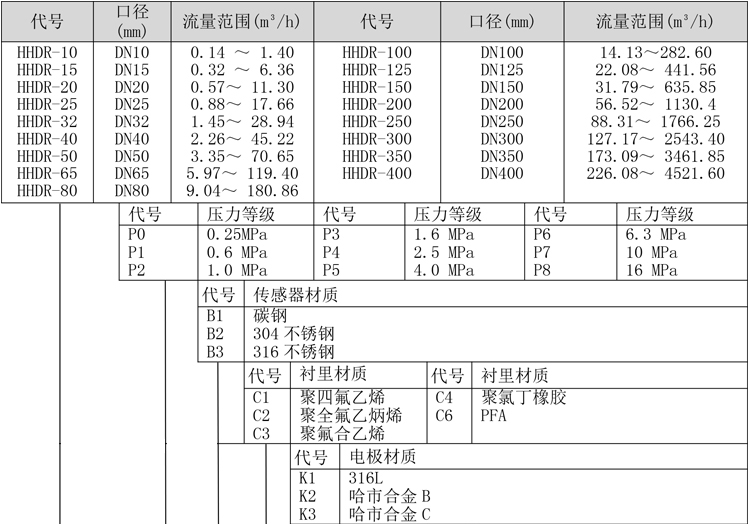

測量范圍	口徑	測量范圍(m 3 /h)	口徑	測量范圍(m 3 /h)
	DN10	0.14 ～ 1.40	DN125	22.08～ 441.56
	DN15	0.32 ～ 6.36	DN150	31.79～ 635.85
	DN20	0.57～ 11.30	DN200	56.52 ～ 1130.4
	DN25	0.88～ 17.66	DN250	88.31 ～ 1766.25
	DN32	1.45～ 28.94	DN300	127.17～ 2543.40
	DN40	2.26～ 45.22	DN350	173.09～ 3461.85
	DN50	3.35～ 70.65	DN400	226.08～ 4521.60
	DN65	5.97～ 119.40
	DN80	9.04～ 180.86
	DN100	14.13 ～ 282.60

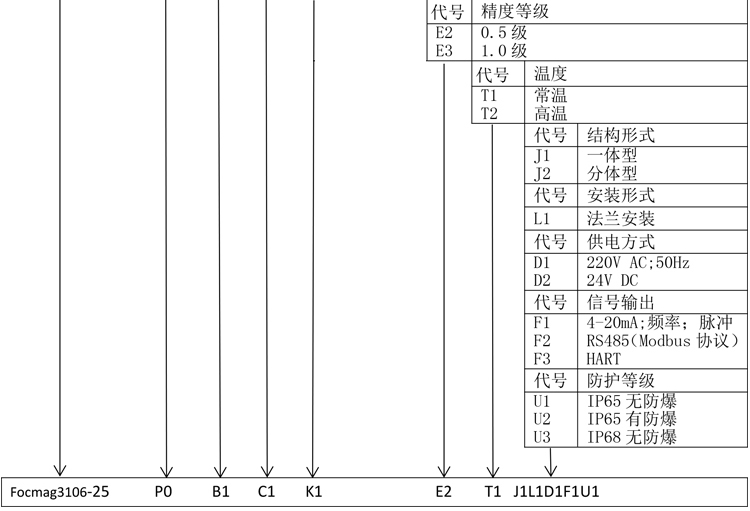

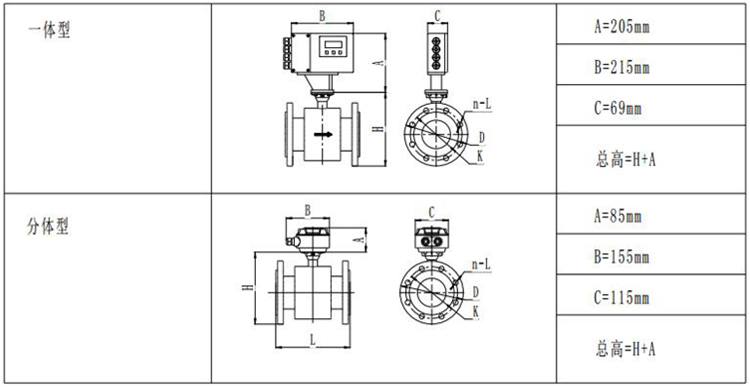

智能電磁熱量表產品外形尺寸

公稱通徑DN	壓力等級	法蘭外徑D	螺栓孔中心圓直徑K	螺栓孔 n-L	總長L	高度H	參考重量kg
10	PN40	90	60	4-φ14	200	190	10
15	PN40	95	65	4-φ14	200	190	10
20	PN40	105	75	4-φ14	200	190	10
25	PN40	110	85	4-φ14	200	200	10
32	PN40	140	100	4-φ18	200	205	11
40	PN40	150	110	4-φ18	200	215	12
50	PN40	165	125	4-φ18	200	220	15
65	PN16	185	145	4-φ18	200	240	16
80	PN16	200	160	8-φ18	200	255	18
100	PN16	220	180	8-φ18	250	270	20
125	PN16	250	210	8-φ18	250	300	25
150	PN16	285	240	8-φ22	300	330	30
200	PN16	340	295	12-φ24	350	390	45
250	PN16	405	355	12-φ26	450	450	65
300	PN16	460	410	12-φ28	500	500	79
350	PN16	520	470	16-φ30	550	520	95
400	PN16	580	525	16-φ32	600	635	140

1.安裝要求
通用要求
a.為了安裝、維護、保養方便，在流量計周圍需保留足夠的空間
b.避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所
c.流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置
d.避免流量計安裝在含有腐蝕性氣體的環境中
e.避免流量計安裝在有強振動源、強磁場的場所

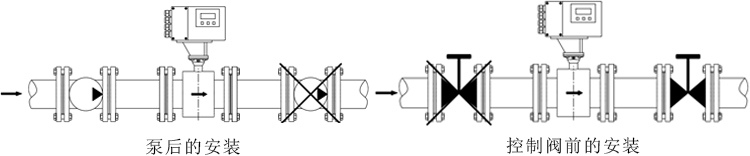

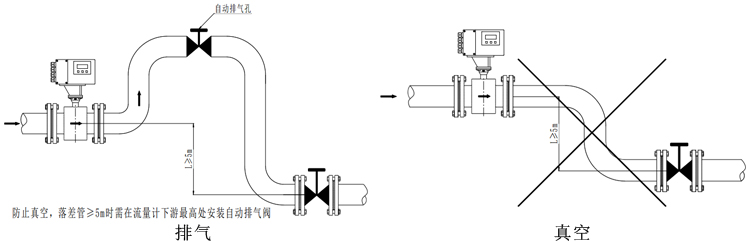

工藝管要求
a.上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑）
b.工藝管與流量計需同心，同軸偏差不大于0.05DN

智能電磁熱量表安裝要求

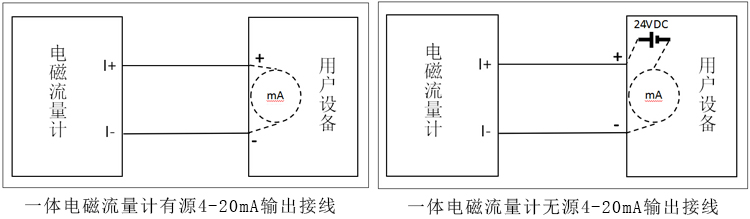

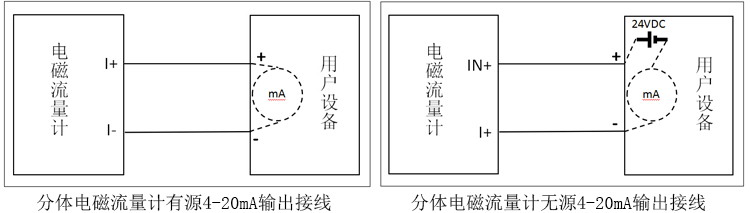

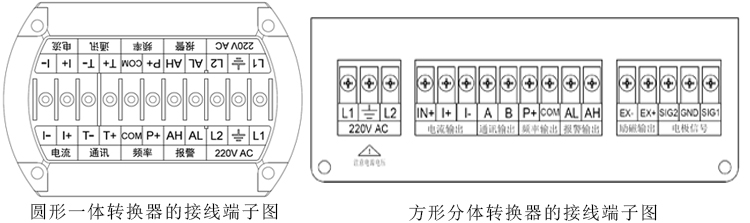

故障名稱	解決辦法
轉換器無顯示	1.檢查電源是否連接 2.檢查保險絲是否完好 3.檢查供電電壓是否符合要求 4.如上述三項均正常，將將轉換器返廠維修
勵磁報警	1.勵磁線圈絕緣度下降
空管報警	1.被測流體是否滿管 2.流量計是否按要求正確安裝 3.被測流體電導率過低 4.空管閥值設置過低
無流量時顯示有流量	1.空管閥值設置過高 2.空管報警允許未打開 3.電極被污染導致零點偏移（此時管道滿管） 4.信號線絕緣度下降（（此時管道滿管）
流量測量不準或波動大	1.流體是否滿管 2.流量計是否按規定接地 3.信號線絕緣度下降 4.流量計是否按要求正確安裝
流量上限報警	1.現場流量大于流量上限閥值，修改流量上限閥值
流量下限報警	1.現場流量低于流量下限閥值，修改流量下限閥值
有流量時無流量顯示	1.截止閥是否開啟 2.信號線接地 3.流量過低，小信號切除設置過高 4.空管閥值設置過低

1.接地線（標配）
2.接地環（可選）

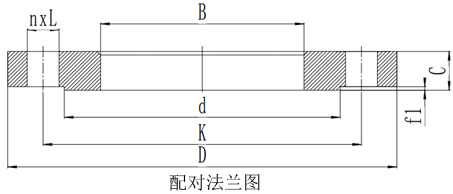

3.配對法蘭（法蘭尺寸表）

公稱通經	外徑(D）	內徑(B)	中心距(K)	螺栓孔徑（L）	螺栓孔數量	密封面	法蘭厚度
15（4.0）	95	19	65	14	4	46	14
20（4.0）	105	26	75	14	4	56	16
25（4.0）	115	33	85	14	4	65	16
32（4.0）	140	39	100	18	4	76	18
40（4.0）	150	46	110	18	4	84	18
50 (4.0）	165	59	125	18	4	99	20
65（1.6）	185	78	145	18	4	118	20
80（1.6）	200	91	160	18	8	132	20
100（1.6）	220	110	180	18	8	156	22
125（1.6）	250	135	210	18	8	184	22
150（1.6）	285	161	240	22	8	211	24
200（1.6）	340	222	295	22	12	266	26
250（1.6）	405	276	355	26	12	319	28
300（1.6）	460	328	410	26	12	370	32
350（1.6）	520	381	470	26	16	429	35
400（1.6）	580	430	525	30	16	480	38
450（1.0）	615	485	565	26	20	530	35
500（1.0）	670	535	620	26	20	582	38
600（1.0）	780	636	725	30	20	682	42
700（0.6）	860	724	810	26	24	772	40
800（0.6）	975	824	920	30	24	878	44
900（0.6）	1075	924	1020	30	24	978	48
1000（0.6）	1175	1024	1120	30	28	1078	52
1200（0.6）	1405	1224	1340	33	32	1295	60
1400（0.6）	1630	1424	1560	36	36	1510	68
1600（0.6）	1830	1624	1760	36	40	1710	76
1800（0.6）	2045	1824	1970	39	44	1918	84
