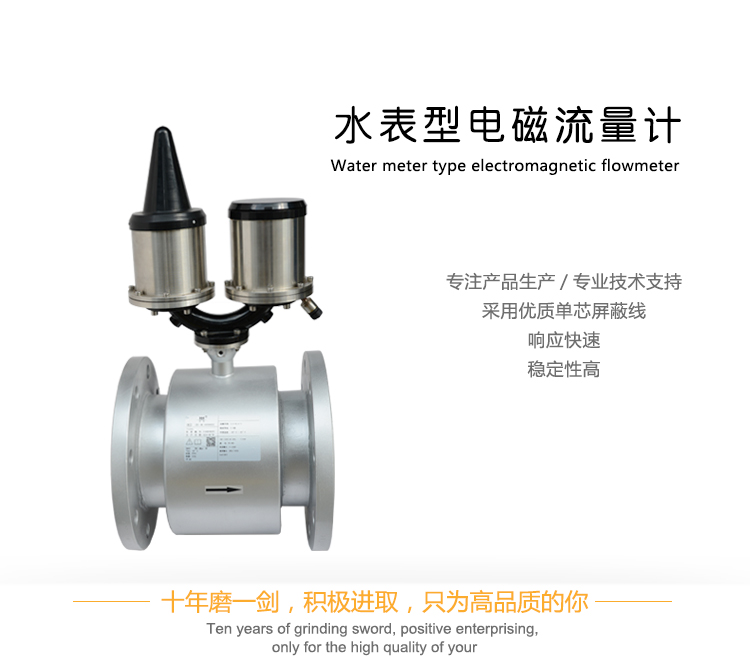

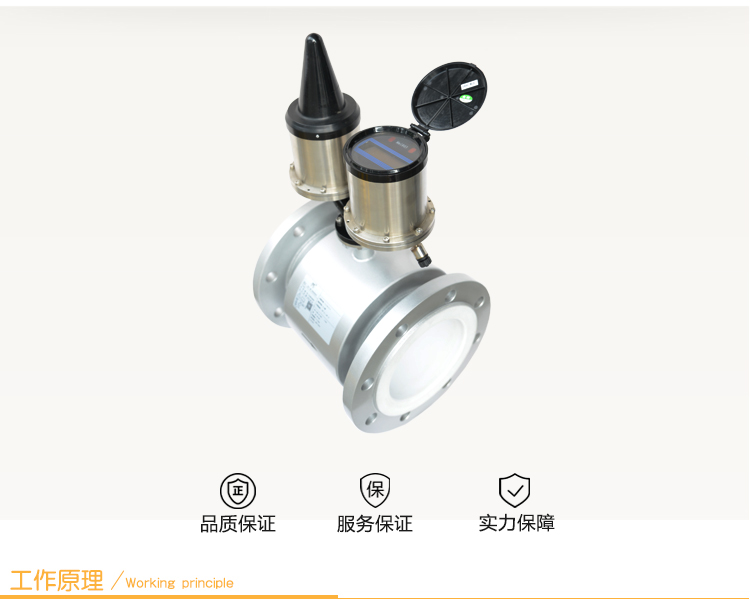

水表型電磁流量計

發布時間：2023-10-30瀏覽次數：0

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

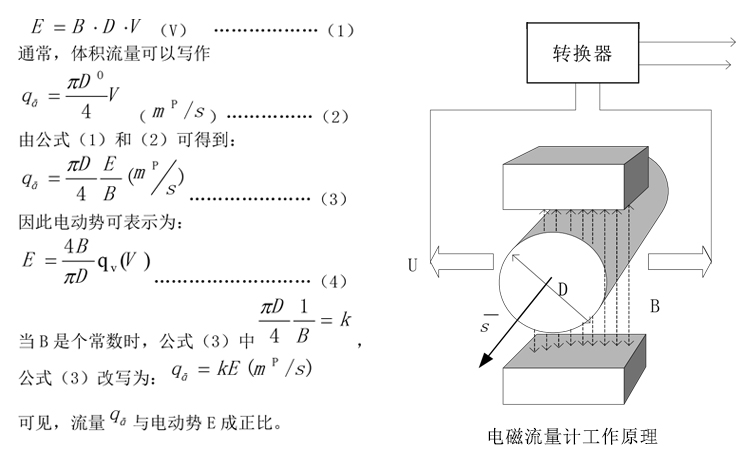

在圖1-1中，當導電流體以平均流速V（m/s）通過裝有一對測量電極的一根內徑為D（m）的絕緣管子流動時，并且該管子處于一個均勻的磁感應強度為B（T）的磁場中。那么，在一對電極上就會感應出垂直于磁場方和流動方向的電動勢（E）。由電磁感應定律可寫做（1）式：

水表型電磁流量計工作原理

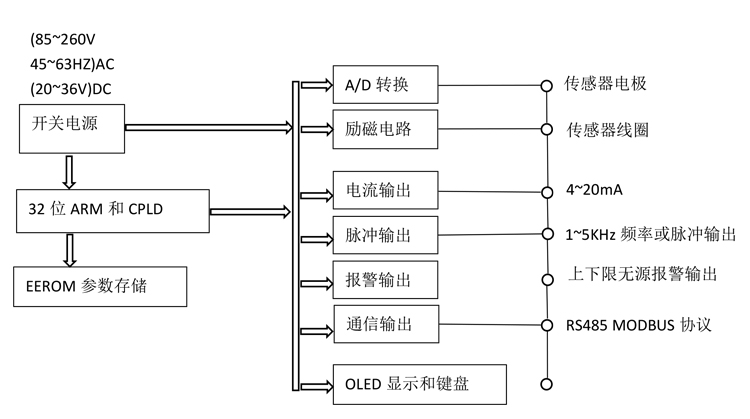

電路工作原理圖水表型電磁流量計電路工作原理圖

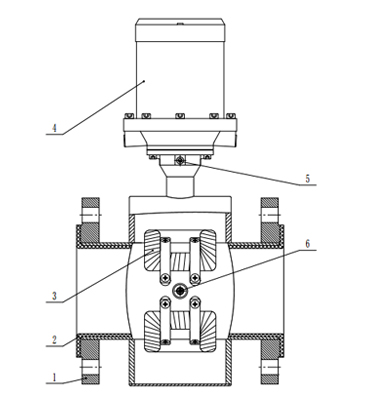

水表型電磁流量計結構組成

1.殼體 2.襯里 3.勵磁線圈 4.轉換器 5.接地螺釘 6.電極

1.儀表結構簡單、可靠，無可動部件，工作壽命長。

2.無截流阻流部件，不存在壓力損失和流體堵塞現象。

3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統。

4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。

5.傳感器與表頭連接處單獨設計的密封件，可防止外界濕氣從連接處進入表頭和傳感器。

6.勵磁線及電極線均采用優質的單芯屏蔽線，可降低干擾，提高信號的潔凈度，從而提高測量精度。

7.測量流量范圍寬。

名稱	HHDS-水表型電磁流量計
公稱通徑	DN10-DN400
結構形式	一體型、分體型（GPRS）
最高流速	15m／s
流體電導率	≥5uS／cm
精度等級	1.0 級
襯里材料	聚四氟已烯、聚氯丁橡膠、聚氯脂、聚全氟乙丙烯(F46)
額定壓力	4.0Mpa、1.6Mpa、1.0Mpa
最高流體溫度	一體型	70℃
	分離型	聚四氟乙烯襯里	100℃；150℃(需特殊訂貨)
		氯丁橡膠襯里	80℃；l20℃(需特殊訂貨)
		聚氯酯襯里	80℃
		聚全氟乙丙烯(F46)	100℃；150℃(需特殊訂貨)
		聚氟合乙烯(Fs)	80℃
信號電極和接地電極材料	316
傳感器材質	碳鋼、304不銹鋼
外殼防護	IP68
輸出信號	GPRS RS485（Modbus協議）
顯示器顯示	瞬時流量、流速、百分比、空管比、正.反向累積、報警顯示、秒計時器、電池電量指示
電源	3.6V鋰電池
勵磁方式	低頻脈沖直流勵磁

口徑	測量范圍(m3/h)	口徑	測量范圍(m3/h)
DN10	0.14 ～ 1.40	DN100	14.13 ～ 282.60
DN15	0.32 ～ 6.36	DN125	22.08 ～ 441.56
DN20	0.57 ～ 11.30	DN150	31.79 ～ 635.85
DN25	0.88 ～ 17.66	DN200	56.52 ～1130.4
DN32	1.45 ～ 28.94	DN250	88.31 ～1766.25
DN40	2.26 ～ 45.22	DN300	127.17 ～2543.4
DN50	3.35 ～ 70.65	DN350	173.09 ～3461.85
DN65	5.97 ～ 119.40	DN400	226.08 ～4521.60
DN80	9.04 ～ 180.86

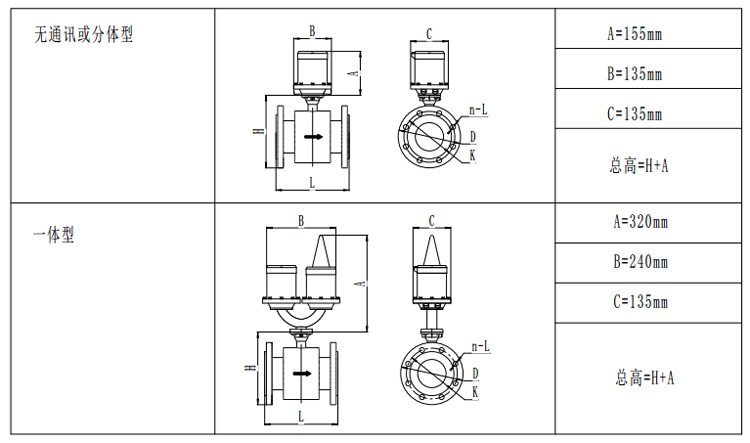

1.示意圖

水表型電磁流量計產品外形尺寸

注：以上尺寸為參考尺寸，如有特殊選型該值可能會有所不同

2.尺寸表

公稱通徑 DN	壓力等級	法蘭外徑D	螺栓孔中心圓直徑K	螺栓孔 n-L	總長L	高度H	參考重量kg
10	PN40	90	60	4-φ14	200	190	10
15	PN40	95	65	4-φ14	200	190	10
20	PN40	105	75	4-φ14	200	190	10
25	PN40	110	85	4-φ14	200	200	10
32	PN40	140	100	4-φ18	200	205	11
40	PN40	150	110	4-φ18	200	215	12
50	PN40	165	125	4-φ18	200	220	15
65	PN16	185	145	4-φ18	200	240	16
80	PN16	200	160	8-φ18	200	255	18
100	PN16	220	180	8-φ18	250	270	20
125	PN16	250	210	8-φ18	250	300	25
150	PN16	285	240	8-φ22	300	330	30
200	PN16	340	295	12-φ24	350	390	45
250	PN16	405	355	12-φ26	450	450	65
300	PN16	460	410	12-φ28	500	500	79
350	PN16	520	470	16-φ30	550	520	95
400	PN16	580	525	16-φ32	600	635	140

1.上表所有數據僅基于標準型傳感器

2.其他未列出的壓力等級，尺寸可能會不同

3.對于口徑較小的傳感器，表頭的尺寸可能大于傳感器

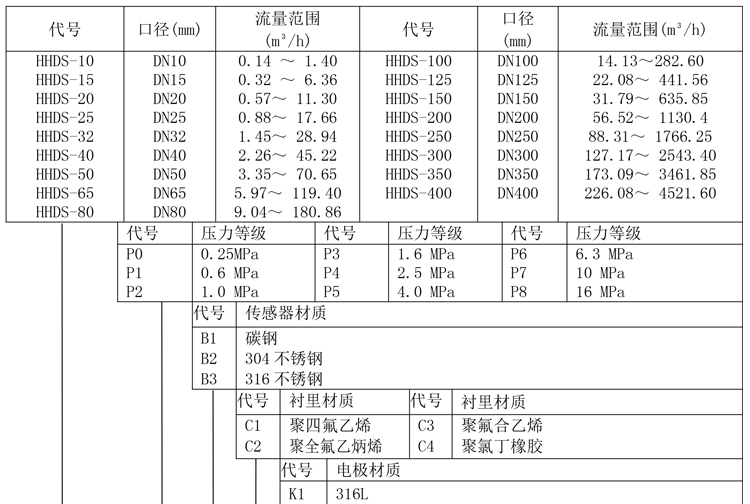

水表型電磁流量計產品選型

襯里的選擇

襯里材料	主要性能	最高介質溫度		適用范圍
		一體型	分離型
聚四氟乙烯（F4）	1.是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高速液氟、液氧、臭氧的腐蝕。	70℃	100℃、 150℃ （需特殊訂貨）同上	1.濃酸、堿等強腐蝕性介質 2.衛生類介質
	2.耐磨性能不如聚氨酯橡膠。
	3.抗負壓能力不如聚氯丁橡膠。
聚全氟乙丙類烯（F46）	同上
聚氟合乙烯（Fs）	適用溫度上限較聚四氟乙烯低，但成本也較低		80℃
聚氯丁橡膠	1.有極好的彈性，高度的扯斷力，耐磨性能好		80℃、 120℃ （需特殊訂貨）	水、污水、耐磨損性的泥漿礦漿
	2.耐一般低濃度酸、堿、鹽介質腐蝕，不耐氧化性介質的腐蝕

電極的選擇

電極材料	耐蝕及耐磨性能
不銹鋼 0Cr18Ni12Mo2Ti	用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及市政、環保等領域
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗

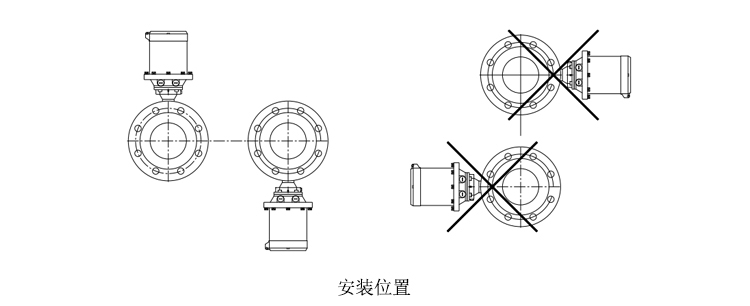

1. 通用要求

a、為了安裝、維護、保養方便，在流量計周圍需保留足夠的空間

b、避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所

c、流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置

d、避免流量計安裝在含有腐蝕性氣體的環境中

e、避免流量計安裝在有強振動源、強磁場的場所

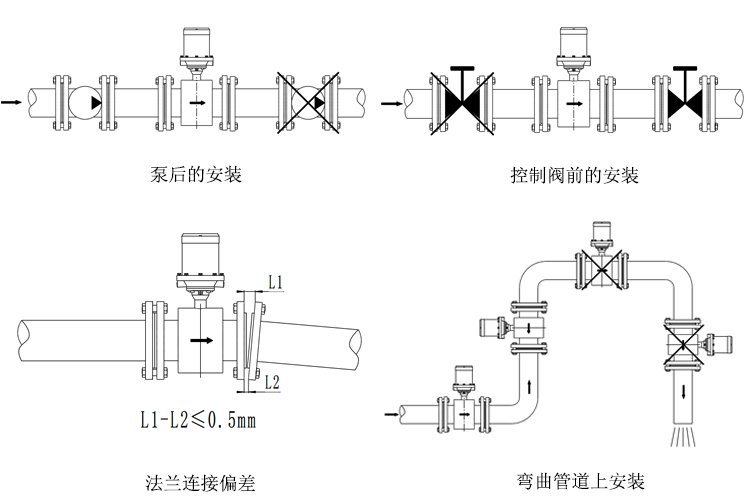

2. 工藝管要求

a、上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑）

b、工藝管與流量計需同心，同軸偏差不大于0.05DN

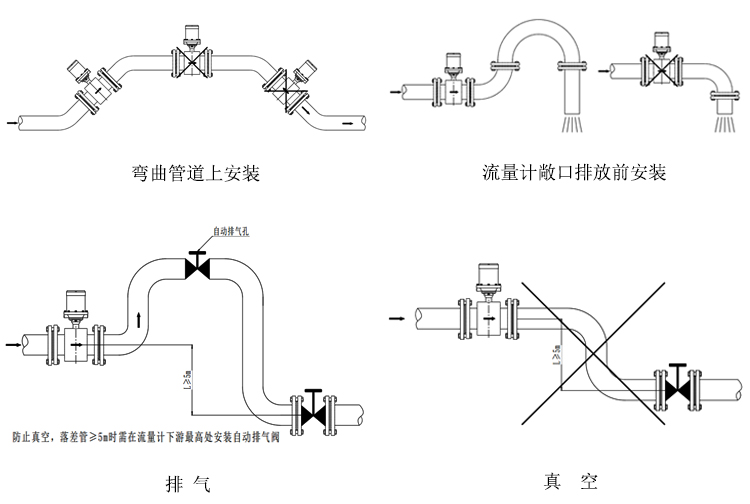

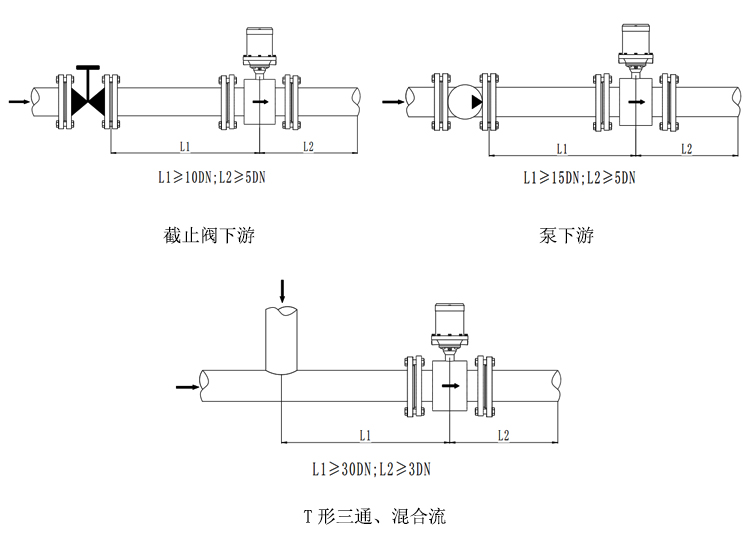

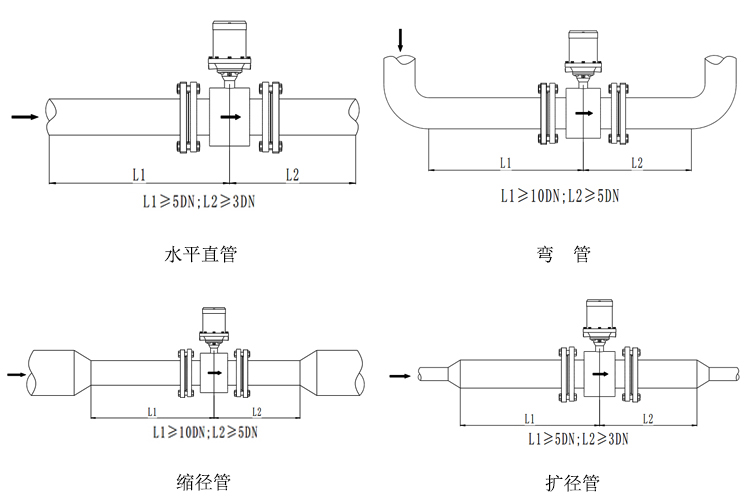

2.1直管段

使用直管段可防止介質因彎管、TT型三通、截止閥、變徑管的影響而產生渦流或失真

3.接地

流量計必須按規定接地，以保證流量計可靠的工作、防止操作人員收到電擊水表型電磁流量計安裝和接線

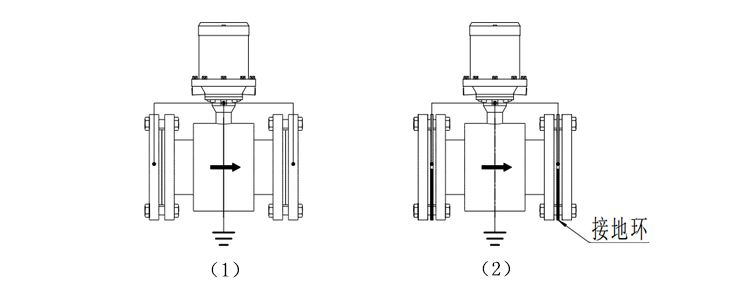

圖（1）無內壁涂層或襯里的金屬管道，不使用接地環進行接地。

圖（2）帶內壁涂層或襯里的金屬管道和絕緣管道，使用接地環進行接地。

1. 提示

a.電磁流量轉換器的接線必須由專業技術人員完成；

b.所有接線應在切斷供電電源后進行；按說明書正確牢固連接；

c.旋緊出線套的壓緊螺母和端蓋，保持轉換器良好密封；

d.應在有可能遭受雷擊浪涌的線路上安裝浪涌抑制器件；

e.在供電前還應再次檢查所有接線準確無誤。

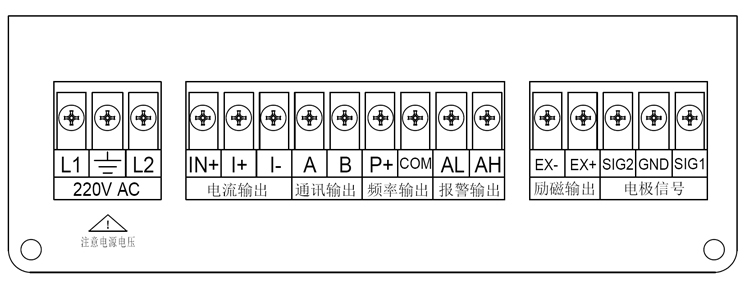

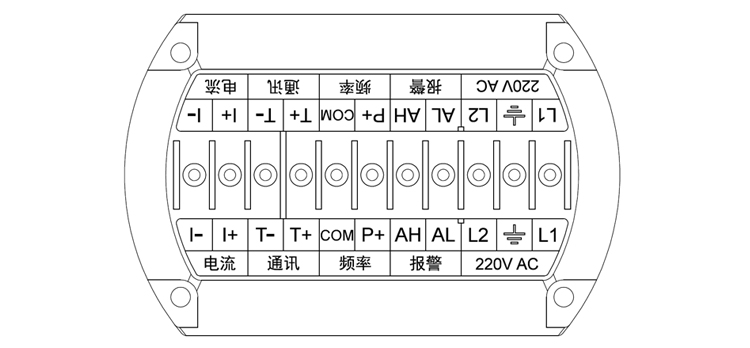

2. 一體轉換器的接線端子與標示圖

3. 分體轉換器的接線端子與標示圖水表型電磁流量計接線指南

關于有源無源4-20mA重要說明?。?！

電磁流量計是4線制儀表不同于兩線制儀表的4-20mA，兩線制4-20mA儀表需要測量電流表同時需要外接24V電源才可以正常工作，而電磁流量計本身是4線制4-20mA內部已經有24V電源無需外接只需要接一個單純的電流表即可。無特殊定制說明本公司生產電磁流量計都是有源4-20mA不需要外接24V電源否則將燒壞儀表。

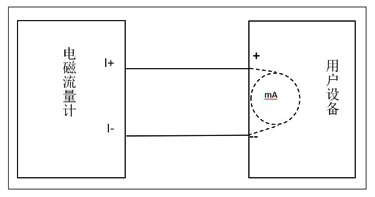

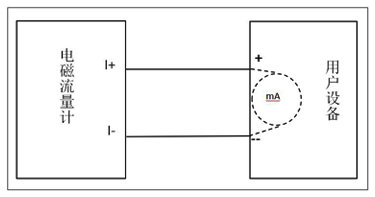

① 一體電磁流量計有源4-20mA輸出接線（一體電磁流量計默認情況下是有源4-20mA用戶設備電流表不能有電源輸出）		② 一體電磁流量計無源4-20mA輸出接線（體電磁流量計無源4-20mA需要在訂貨時說明否則是有源4-20mA輸出）

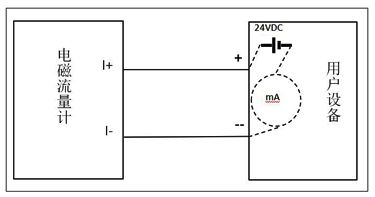

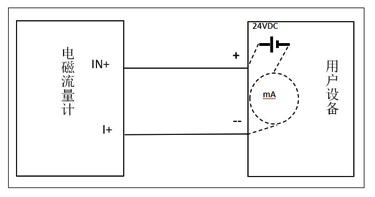

③　分體電磁流量計有源4-20mA輸出接線（分體電磁流量計無需特殊定制同時支持有源和無源4-20mA）		④　分體電磁流量計無源4-20mA輸出接線（分體電磁流量計無需特殊定制同時支持有源和無源4-20mA）

⑤ 用戶設備怎么判斷需要有源電流輸出還是無源電流輸出？
a.斷開電磁流量計與用戶設備4-20mA連接線確保用戶設備處于開路狀態；
b.用數字萬用表電壓檔測量用戶設備4-20mA連接線是否有24V左右電壓；
c.如果有24V左右電壓則需要定無源電流輸出否則需要定有源電流輸出。

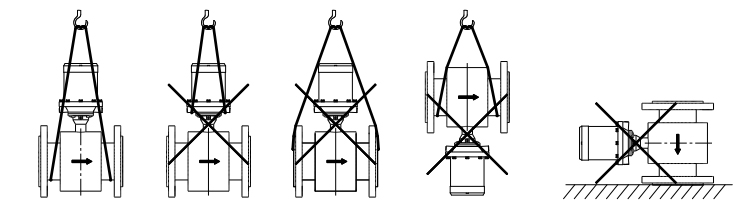

a.請勿通過一體轉換器外殼抬起流量計

b.請勿使用金屬吊鏈

c.請使用皮質吊帶吊裝流量計 水表型電磁流量計運輸方式

故障名稱	解決辦法
轉換器無顯示	1.檢查電源是否連接
	2.檢查保險絲是否完好
	3.檢查供電電壓是否符合要求
	4.如上述三項均正常，將將轉換器返廠維修
勵磁報警	1.勵磁線圈絕緣度下降
空管報警	1.被測流體是否滿管
	2.流量計是否按要求正確安裝
	3.被測流體電導率過低
	4.空管閥值設置過低
無流量時顯示有流量	1.空管閥值設置過高
	2.空管報警允許未打開
	3.電極被污染導致零點偏移（此時管道滿管）
	4.信號線絕緣度下降（此時管道滿管）
流量測量不準或波動大	1.流體是否滿管
	2.流量計是否按規定接地
	3.信號線絕緣度下降
	4.流量計是否按要求正確安裝
流量上限報警	1.現場流量大于流量上限閥值，修改流量上限閥值
流量下限報警	1.現場流量低于流量下限閥值，修改流量下限閥值
有流量時無流量顯示	1.截止閥是否開啟
	2.信號線接地
	3.流量過低，小信號切除設置過高
	4.空管閥值設置過低
